描述
卡套端是一個由接頭本體、螺母、前后卡套組成的無擴口的機械夾持接頭。卡套接頭有一系列構造和材料可供選擇，以滿足不同程度腐蝕性流體和惡劣環境下工作的需要。
卡套端是一個結構緊湊的夾緊密封裝置。卓越的設計、精密的加工公差以及嚴格的質量保證程序，再加上正確的安裝就形成無泄漏的全金屬密封和夾持裝置。

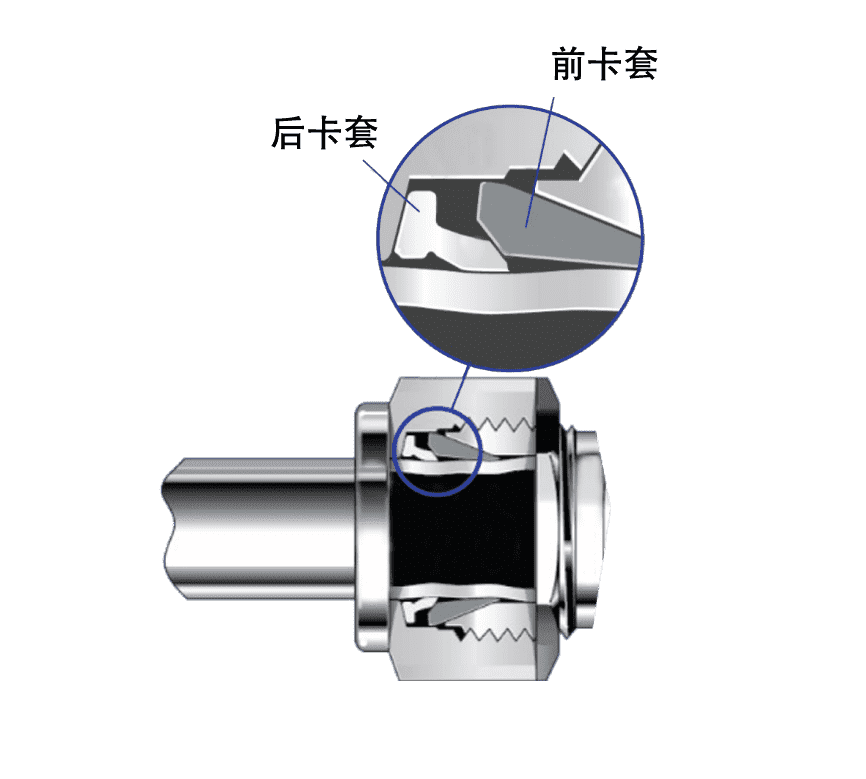

卡套設計及性能
① 自動對心。
② 在密封前面具有減振支持。
③ 所有部件由相同材料組成，可達到溫度兼容性并具有抗腐蝕能力。
④ 具有一定彈性余量，溫度變化不會產生泄漏。
⑤ 不會減弱管道有效壁厚。
⑥ 不明顯減少流通面積。
⑦ 在反復拆裝條件下能重復密封。
⑧ 用幾何動作（11/4轉）而不是扭矩達到穩定的裝配。
⑨ 初始裝配前后不再需要拆開檢查。
如果用戶混用或互換了其他不同設計原理、尺寸和公差的部件，就喪失了可預計的穩定的設計。任何廠家的卡套接頭只有采用它們各自生產的部件，才能達到最好的效果。
閥門工作溫度
| 閥體材料 | 填料材料 |
| DEVLON/PTFE/PEEK/PA66 | |
| 不銹鋼 | -40℃~230℃ |
?
工廠測試
閥門在工廠中做密封和強度試驗，符合API 598和GB/T 13927要求。
?
H2S腐蝕環境
閥門接液材料按NACE MR0175/ISO 15156標準選擇。
拓力泰公司采用的316L材料長期按NACE MR0175/ISO 15156標準執行，滿足并通過第三方檢測機構的HIC/SSC試驗。
TBV20系列產品選型編碼：
| TBV20 | – | P160 | T12 | S | L |
| 1 | 2 | 3 | 4 | 5 |
| 序號 | 代碼 | 描述 | 備注 |
| 1? 產品系列 | |||
| 1.1 | TBV20 | 卡套球閥 系列號 | |
| 2? 設計壓力 | |||
| 2.1 | P160 | PN160 | |
| 3? 接口規格 | |||
| 3.1 | T2 | 1/8”O(jiān)D | |
| 3.2 | T4 | 1/4”O(jiān)D | |
| 3.3 | T6 | 3/8”O(jiān)D | |
| 3.4 | T8 | 1/2”O(jiān)D | |
| 3.5 | T12 | 3/4”O(jiān)D | |
| 3.6 | T3M | Φ3 | |
| 3.7 | T6M | Φ6 | |
| 3.8 | T8M | Φ8 | |
| 3.9 | T10M | Φ10 | |
| 3.10 | T12M | Φ12 | |
| 4? 結構形式 | |||
| 4.1 | S | 直通 | |
| 4.2 | L | 角通 | |
| 4.3 | T | 三通 | |
| 5? 材質 ?注1 | |||
| 5.1 | 0 | 304 | |
| 5.2 | 3 | 316 | |
| 5.3 | L | 316L | |
注1：其他材料需用戶指定。
